    شیر یک طرفه یا چک ولو (Check valve)

    برای دریافت قیمت، مشخصات فنی و کاتالوگ شیرهای یک طرفه، با واحد مشاوره فنی مسترکول تماس بگیرید تا بهترین راهنمایی را جهت انتخاب مناسب‌ترین محصول دریافت کنید. مسترکول با ارائه محصولات باکیفیت، همراه با قیمت‌های رقابتی و خدمات پس از فروش مطمئن، آماده است تا نیازهای شما را در زمینه خرید شیرهای یک طرفه یا چک ولو به طور کامل برطرف کند. همین حالا تماس بگیرید تا تجربه‌ای بی‌نظیر از خرید مطمئن و مقرون‌به‌صرفه داشته باشید.

    چک ولو یا شیر خودکار چیست؟

    شیر یک طرفه یا چک ولو (Check Valve)، برای جلوگیری از جریان معکوس سیالات طراحی شده است. این شیر تنها اجازه می‌دهد سیالات در یک مسیر حرکت کنند و مانع از برگشت آن‌ها در لوله می‌شود. چک ولو Check valve، به صورت خودکار عمل می‌کند و نیازی به دسته یا کنترل دستی برای باز و بسته شدن ندارد؛ به عبارت دیگر، عملکرد آن به طور خودکار و بدون نیاز به دخالت خارجی انجام می‌شود.

    به زبان ساده تر شیر یک طرفه، یا همان چک ولو (شیر خودکار یا شیر غیر برگشتی)، وسیله‌ای ساده اما بسیار کاربردی است که وظیفه دارد جریان سیالات را فقط در یک جهت هدایت کند. تصور کنید در یک لوله آب جریان دارد و شما می‌خواهید مطمئن شوید که آب فقط در یک جهت حرکت کند و هرگز به عقب برنگردد. شیر یک طرفه دقیقاً همین کار را انجام می‌دهد و مانع از برگشت جریان آب، گاز یا هر سیال دیگری می‌شود. این شیرها به صورت خودکار کار می‌کنند، به این معنی که نیازی به دستکاری دستی ندارند. شما تنها آن را نصب می‌کنید و خودش بقیه کار را انجام می‌دهد. این ویژگی باعث می‌شود که استفاده از آن بسیار راحت و بدون نیاز به نگهداری خاصی باشد.

    این شیرها در دو نوع اصلی تولید می‌شوند: شیر یک طرفه لولایی (دریچه‌ای) و شیر یک طرفه سوپاپی. در هر دو نوع، هدف یکی است؛ جلوگیری از برگشت سیالات. یکی از دلایل مهم استفاده از این شیرها در صنایع مختلف مثل نیروگاه‌ها و کارخانه‌های شیمیایی، همین قابلیت جلوگیری از برگشت سیالات است که می‌تواند خسارات جدی به تجهیزات وارد کند. هرگاه سیال سعی کند برعکس برگردد، شیر یک طرفه به طور خودکار مسیر را مسدود می‌کند.

    از طرفی، شیر یک طرفه دو دهانه دارد؛ یکی برای ورود سیال و دیگری برای خروج آن. همین طراحی ساده ولی کارآمد، باعث می‌شود که این شیرها نقش مهمی در حفظ سلامت سیستم‌های لوله‌کشی و تجهیزات مختلف ایفا کنند.

    کاربرد چک ولو

    شیرهای یک طرفه، یا چک ولوها، کاربردهای متعددی در صنایع مختلف دارند. در پمپ‌های آب، این شیرها برای جلوگیری از برگشت جریان در پمپ‌های تغذیه بویلرهای بخار و پمپ‌هایی که آب را برای سیستم‌های اسلایدهای تأمین می‌کنند استفاده می‌شوند. در پروژه‌های صنعتی مانند هواپیماها و فضاپیماها، شیرهای یک طرفه برای مقابله با لرزش، دما و خورندگی مایعات به کار می‌روند. در سیستم‌های کنترل، این شیرها برای واکنش و هیدرولیک استفاده می‌شوند. همچنین، این شیرها در سیستم‌های گاز برای جلوگیری از ترکیب گازها و حفظ خلوص سیلندرها، به کار می‌روند.

    انواع شیر یک طرفه (Check valve)

    شناخت انواع این شیرها کمکتان می‌کند تا بهترین محصول را برای استفاده تهیه کنید. انواع شیر یک طرفه عبارت‌اند از:

    شیر یک طرفه لولایی (Swing Check Valve)

    این نوع شیر یک طرفه دارای قطعه‌ای مسدودکننده صفحه‌ای است. این قطعه، به لولایی خارج از صفحه سیت (Seat) متصل شده و با حرکت شبه آونگی خود، مسیر عبور سیال را باز یا مسدود می‌کند. درپوش و بدنه این شیر توسط پیچ و مهره به هم متصل شده‌اند و آب‌بندی آن به صورت فلز به غیر فلز انجام می‌شود. این شیرها برای استفاده در مواد غیر خورنده، مایعات، گاز و بخار در صنایع مختلف مانند آب و فاضلاب، نیروگاه‌ها و صنایع مناسب هستند.

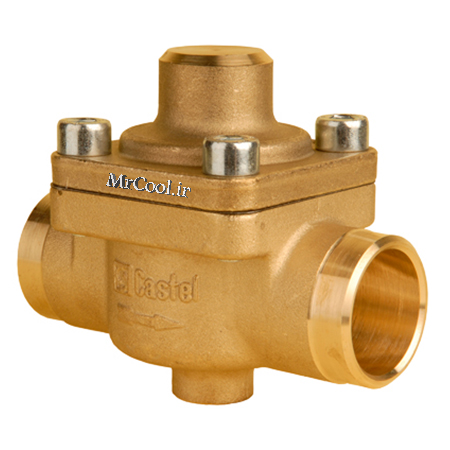

    شیر یک طرفه لولایی (Swing Check Valve)

    شیر یک طرفه فشاری (Lift Check Valve)

    در این شیر، طراحی سیت (Seat) بسیار شبیه به شیرهای کروی است و اجزای آن شامل پیستون یا کره‌ای طراحی شده. این بخش به جای دیسک به کار می‌رود. کره یا پیستون در این شیرها به صورت عمودی یا افقی در خط لوله نصب می‌شود. عملکرد این شیر بر اساس اصل جاذبه است؛ هنگامی که جریان در زیر سیت ایجاد می‌شود، کره از سیت جدا شده و سیال از اطراف آن عبور می‌کند. در صورت توقف یا برگشت جریان، کره یا پیستون به دلیل نیروی جاذبه به سیت می‌چسبد و از بازگشت جریان جلوگیری می‌کند. این نوع شیرها برای سرویس‌هایی با جریان، فشار و سرعت بالا و سیالات با ویسکوزیته زیاد مناسب هستند.

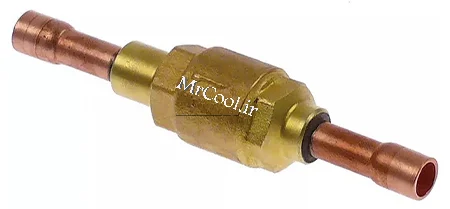

    چک ولو فشاری یا بالارفتنی Lift Check Valve

    شیر یک طرفه دیسکی (Disk Check Valve)

    این نوع شیر دارای چهار قسمت اصلی بدنه، مجرابند (دیسک)، فنر و نگهدارنده فنر هستند. در شیر یک طرفه دیسکی، مجرابند با زاویه 90 درجه نسبت به مسیر سیال حرکت کرده و میزان حرکت آن توسط فنر کنترل می‌شود. بدنه شیر به گونه‌ای طراحی شده که دور تا دور مجرابند را دربر می‌گیرد. این نوع شیر برای مواردی که جریان ضربه‌ای (پالسی) سنگین وجود دارد مناسب نیست و نباید در خروجی کمپرسورهای رفت و برگشتی استفاده شود. زیرا ضربات متعدد می‌تواند به فنر آسیب برساند.

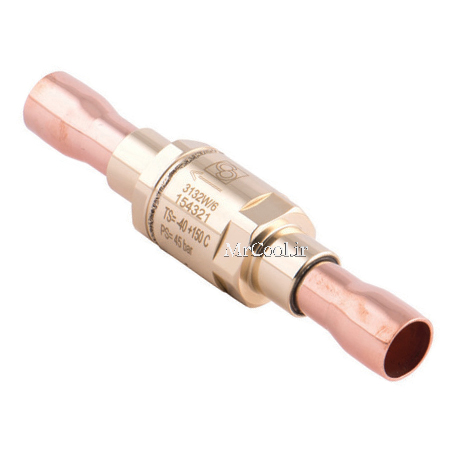

    شیر یک طرفه دیسکی

    شیر یک طرفه کره‌ای (Sphere Check Valve)

    این شیر در دو نوع افقی و عمودی وجود دارد. نوع عمودی آن برای قطع فوری جریان مناسب است و در مکان‌هایی که قطع جریان ضروری است، کاربرد دارد. در این نوع شیر، مسیر سیال ورودی یک کره را در داخل سیال معلق نگه‌می‌دارد و سیال از اطراف آن عبور می‌کند. وقتی جریان سیال معکوس می‌شود، کره در سیت خود قرار می‌گیرد و مانع عبور سیال به طرف ورودی می‌شود. شیرهای کره‌ای برای سیالات با ویسکوزیته بسیار بالا نیز مناسب هستند.

    اجزای چک ولو

    در این بخش در قالب یک جدول، اجزای شیر یک ‌طرفه را برای شناخت بهتر معرفی کرده‌ایم.

    قطعه عملکرد
    بدنه برای احاطه کامل مجرابند و پایداری ساختار شیر طراحی شده
    مجرابند (دیسک) با زاویه ۹۰ درجه نسبت به مسیر سیال حرکت کرده و توسط فنر کنترل می‌شود.
    فنر در پشت مجرابند قرار دارد و میزان حرکت مجرابند را تنظیم می‌کند
    نگهدارنده فنر به نگهداری و تثبیت فنر کمک کرده و از آسیب دیدن آن جلوگیری می‌کند

    ویژگی‌های شیر یکطرفه (چک ولو)

    ویژگی‌های انواع شیرهای چک ولو که برای خرید این محصولات لازم است آن‌ها را بشناسید عبارت‌اند از:

    ویژگی شرح ویژگی
    عملکرد خودکار شیر یک‌ طرفه به طور خودکار جریان سیال را تنها در یک جهت مجاز می‌داند و از برگشت آن جلوگیری می‌کند. این شیرها، بدون نیاز به دسته یا عمل مکانیکی باز و بسته می‌شوند.
    جهت نصب شیرهای یک‌طرفه معمولاً برای نصب در جهت خاص طراحی شده‌اند. برخی مدل‌ها برای نصب افقی یا عمودی مناسب هستند، در حالی که برخی دیگر تنها برای یک جهت خاص طراحی شده‌اند.
    مواد و ساختار شیرهای یک‌طرفه از مواد مختلفی مانند فولاد، برنج، و استیل ساخته می‌شوند تا با شرایط محیطی و نوع سیال سازگار باشند.
    عملکرد تحت فشار شیرهای یک‌طرفه نیاز به فشار شکست دارند. این مقدار میزان فشاری است که باید ایجاد شده باشد، تا شیر باز شود. فشار شکست بسته به طراحی و اندازه شیر متفاوت است و باید کمتر از فشار کاری سیستم باشد.
    پایداری و نگهداری شیرهای یک‌طرفه باید در شرایط مناسب نصب شوند و فضای کافی برای نگهداری و بازرسی آن‌ها وجود داشته باشد. برخی از این مدل‌ها قابلیت تعویض قطعات را دارند  و به راحتی امکان تعمیر و نگهداری را فراهم می‌کنند.

    نحوه نصب و محل قرار گیری چک ولو (شیر بدون بازگشت)

    برای نصب شیر یک‌طرفه، ابتدا باید لوله‌ای که قصد نصب شیر بر روی آن را دارید، در محل مناسب برش دهید. اگر لوله از جنس پی‌وی‌سی است، می‌توانید از کاتر پی‌وی‌سی استفاده کنید؛ در غیر این صورت، برای لوله‌های فلزی باید از دستگاه‌های برش لوله فلزی کمک بگیرید. پس از برش لوله، چک ولو را در جهت صحیح بر روی آن نصب کرده و با استفاده از فیتینگ مناسب به لوله دیگر متصل کنید. برای استفاده شیر روی لوله‌های پی‌وی‌سی، قبل  از استفاده از بتونه و چسب پی‌وی‌سی حتماً محل برش را سمباده بزنید.

    قبل از راه‌اندازی شیر یک‌طرفه بررسی ظاهری تمام قطعات شیر را انجام داده و از محکم بودن پیچ‌ها و پاک بودن لوله از مواد خارجی مطمئن شوید. همچنین، پیش از استفاده، دیسک شیر را حداقل یک‌بار باز و بسته کنید، تا از عملکرد صحیح آن مطمئن شوید.

    مشخصات فنی چک ولو یا شیر بدون بازگشت

    مشخصات فنی چک ولو برای کلیه نمونه‌های رایج این شیرها به صورت زیر است:

    • شیر بدون بازگشت به طور خودکار از جریان معکوس سیال جلوگیری می‌کند و تنها به سیال اجازه می‌دهد که در یک جهت حرکت کند.
    • فشار شکست (Cracking Pressure) مقدار فشاری است که برای باز کردن شیر لازم است. این مقدار معمولاً بین 0.1 تا 3 بار متغیر است.
    • این شیرها معمولاً از فولاد، برنج، استیل و پلاستیک ساخته می‌شود. انتخاب مواد بستگی به نوع سیال، دما و فشار سیستم دارد.
    • شیرهای یک‌طرفه معمولاً قادر به عملکرد در دماهای بین 20 تا 180 درجه سانتی‌گراد هستند، اما این دامنه می‌تواند بسته به نوع شیر و مواد ساخت متفاوت باشد.
    • دامنه فشار این شیرها معمولاً از 1 بار تا 500 بار. است( فشار کاری شیر باید با فشار سیستم مطابقت داشته باشد).
    • جهت نصب باید مطابق با جهت علامت‌گذاری شده روی شیر باشد. برخی شیرها برای نصب افقی یا عمودی طراحی شده‌اند.
    • این شیرها نیاز به فضای کافی برای نصب و نگهداری دارند.
    • شیرهای یک‌طرفه معمولاً مطابق با استانداردهای بین‌المللی مانند API, ANSI, و ISO تولید می‌شوند.

    نحوه کارکرد و نحوه انتخاب شیر بدون بازگشت یا شیر یکطرفه

    چک ولو، یا شیر یک طرفه، به گونه‌ای طراحی شده است که فقط اجازه عبور سیال در یک جهت خاص را می‌دهد و از برگشت جریان جلوگیری می‌کند.  برای اینکه چک ولو باز شود و سیال از آن عبور کند، نیاز به اختلاف فشار بین ورودی و خروجی دارد که به آن فشار شکست شیر گفته می‌شود. این فشار بر اساس طراحی و اندازه شیر متفاوت است، بنابراین باید مطمئن شوید که فشار سیستم قادر به ایجاد فشار شکست مورد نظر است.  اگر فشار بالا دست (پیش از شیر) کمتر از فشار شکست باشد یا فشار برگشتی وجود داشته باشد، چک ولو بسته می‌شود.

    شیرهای یک طرفه معمولاً دارای دیسک‌هایی به شکل دروازه، توپ، دیافراگم یا صفحه هستند که بر روی یک درزگیر فشار داده می‌شوند تا شیر بسته شود. نیروی جاذبه یا فنر نیز ممکن است به فرآیند بسته شدن کمک کند. چون شیر یک طرفه فقط اجازه عبور سیال در یک جهت را می‌دهد، نصب صحیح آن ضروری است. معمولاً یک فلش بر روی بدنه چک ولو جهت جریان را نشان می‌دهد. اگر فلشی وجود نداشته باشد، باید مطمئن شوید که شیر در جهت درست نصب شده است. نصب نادرست می‌تواند باعث مسدود شدن جریان سیال و افزایش فشار شود که ممکن است آسیب بزند.

    هنگام انتخاب شیر یک طرفه، ابتدا، باید اطمینان حاصل کنید که جنس چک ولو با نوع سیالی که از آن عبور می‌کند سازگار است. همچنین، شیر باید با اندازه خط لوله مطابقت داشته و فشار شکست آن کمتر از فشار کاری سیستم باشد. بررسی جهت شیر و داشتن فضای کافی برای نصب و نگهداری شیر نیز، باید موقع انتخاب و خرید این محصولات مد نظر قرار بگیرند.

    گارانتی و خدمات پس از فروش چک ولو Check valve

    تمام شیرهای چک ولو Check valve عرضه شده توسط مستر کول دارای خدمات پشتیبانی تعویض کالا هستند. در صورتی که هر گونه مشکلی در محصول خریداری شده مشاهده کردید، قبل از جوش و استفاده از چک ولو Check valve می‌توانید آن را تعویض کنید. مسترکول تمام محصولاتش را قبل از فروش تست می‌کند. همچنین کلیه شیرهای عرضه شده توسط این برند دارای گارانتی اصالت کالا هستند؛ بنابراین، خرید چک ولو Check valve را می‌توانید آسوده خاطر از ما انجام دهید.

    خرید شیر بدون بازگشت (Check valve) در مستر کول

    آیا به دنبال خرید شیر یک طرفه با کیفیت برای سیستم سردخانه، چیلر یا تجهیزات برودتی خود هستید؟ شیر یک طرفه مسترکول نه تنها مانع از برگشت سیال یا روغن به کمپرسور می‌شود، بلکه طول عمر تجهیزات شما را به شکل قابل توجهی افزایش می‌دهد و از هزینه‌های اضافی تعمیر و نگهداری جلوگیری می‌کند.

    برای خرید چک ولو از مسترکول، ما بهترین محصولات را با کیفیت تضمینی و قیمت رقابتی ارائه می‌دهیم. مسترکول با بیش از 10 سال تجربه در صنعت برودت، به عنوان یکی از معتبرترین تامین‌کنندگان شیر بدون بازگشت شناخته می‌شود. شما می‌توانید به سادگی و با چند کلیک، برای خرید اینترنتی چک ولو مناسب سیستم خود را از وب‌سایت ما سفارش دهید ویا با تیم مشاوره فنی ما تماس بگیرید تا در انتخاب بهترین محصول به شما کمک کنند.

    قیمت چک ولو

    آیا به دنبال بهترین قیمت روز چک ولو و بهبود کیفیت سیستم‌های برودتی خود هستید؟ مسترکول به عنوان یکی از معتبرترین تامین‌کنندگان تجهیزات برو دتی و با ارائه طیف گسترده‌ای از شیرهای یک طرفه با لیست قیمت چک ولو از برندهای جهانی، انتخابی ایده‌آل برای شما است. با استفاده از مشاوره تخصصی کارشناسان ما، می‌توانید چک ولو مناسب سیستم خود را با اطمینان کامل از نظر کیفیت و عملکرد تهیه کنید. ما همچنین تضمین می‌کنیم که محصولات ما با قیمت رقابتی ارائه شده و همیشه به‌روزترین لیست قیمت‌ها را بدون واسطه در اختیار شما قرار می‌دهیم. برای دریافت قیمت خرید چک ولو یا لیست قیمت شیر یک طرفه  با تیم ما در ارتباط باشید.

    دانلود کاتالوگ چک ولو

    برای دسترسی به اطلاعات فنی کامل و دقیق در مورد انواع چک ولو، کاتالوگ جامع ما را دانلود کنید. با مطالعه کاتالوگ شیر یک طرفه، می‌توانید بهترین انتخاب را برای سیستم خود داشته باشید.

    از طریق این لینک می‌توانید کاتالوگ چک ولو Check valve را دانلود کرده و اطلاعات بیشتری درباره آن کسب کنید.

    سوالات متداول:

    چک ولو چه مشکلاتی را برای مشتریان حل می‌کند؟

    چک ولو با ارائه راه‌حل‌های ساده و اقتصادی، می‌تواند مشکلات زیر را برای مشتریان حل کند:

    از بین رفتن جریان مطلوب در سیستم

    افزایش مصرف انرژی و کاهش راندمان تجهیزات

    ایجاد نوسانات فشار و دما در سیستم

    ایجاد صدا و لرزش در سیستم

    ایجاد خوردگی و زنگ‌زدگی در سیستم

    برای انتخاب چک ولو مناسب، باید معیارهای زیر را در نظر بگیرید؟

    • نوع، خواص و ویسکوزیته سیال
    • دما و فشار کاری سیستم
    • جهت و سرعت جریان سیال
    • نوع و اندازه اتصالات
    • میزان آلودگی و رسوب سیال
    • میزان تحمل نویز و لرزش
    • بودجه و هزینه‌های نصب و نگهداری

    شیر یکطرفه چیلر چگونه کار می کند؟

    شیر یکطرفه چیلر با استفاده از نیروی جریان سیال کار می کند. هنگامی که مبرد از اواپراتور به کندانسور جریان می یابد، نیروی جریان سیال دیسک شیر را به سمت بالا می راند و باعث باز شدن شیر می شود. هنگامی که کمپرسور خاموش می شود و جریان مبرد متوقف می شود، فشار در کندانسور کاهش می یابد. این امر باعث می شود که دیسک شیر به سمت پایین بیاید و جریان مبرد را از کندانسور به اواپراتور مسدود کند.

    شیر یکطرفه چیلر در چه سیستم هایی استفاده می شود؟

    شیرهای یکطرفه چیلر در انواع مختلفی از سیستم ها استفاده می شوند، از جمله:

    سیستم های تهویه مطبوع

    سیستم های سرمایش

    سیستم های هیدرولیکی

    سیستم های پنوماتیک

    می‌خواهید از قیمت روز چک ولو باخبر شوید؟ مسترکول به عنوان یک تامین‌کننده معتبر، لیست قیمت کاملی از انواع چک ولو را در اختیار شما قرار می‌دهد. برای اطلاع از قیمت و خرید شیر یک طرفه، کافیست با شماره تلفن 02186072003 با کارشناسان فروش ما تماس بگیرید
