شیر انبساط الکترونیکی (Electronic Expansion Valve) یکی از حیاتی‌ترین اجزای سیستم‌های تبرید و تهویه مطبوع است که با بهره‌گیری از تکنولوژی الکترونیکی، میزان دقیق جریان مبرد ورودی به اواپراتور را کنترل می‌کند. انتخاب این محصول برای سیستم‌های تجاری و صنعتی، از جمله هایپرمارکت‌ها و سردخانه‌ها، منجر به افزایش بهره‌وری و کاهش هزینه‌های عملیاتی می‌شود. این محصول نه تنها راندمان سیستم را بهبود می‌بخشد، بلکه از هدررفت انرژی و خرابی‌های زودرس تجهیزات جلوگیری می‌کند.

این شیر با برندهای معتبر مانند دانفوس و کرل در بازار موجود بوده و برای سیستم‌های تجاری و صنعتی مانند سردخانه‌ها مناسب است. . همچنین، جهت خرید از نمایندگی رسمی محصولات برودتی با گارانتی اصالت و سلامت کالا، دریافت لیست قیمت اکسپنشن ولو الکترونیکی و دریافت کاتالوگ کافی است با کارشناسان فروش ما در ارتباط باشید. جهت خرید و دریافت لیست قیمت و کاتالوگ یا مشاوره فنی، با شماره 222 تماس بگیرید تا شما را در انتخاب بهترین محصول راهنمایی کنیم.

فرصت طلایی

برای اطلاعات بیشتر درباره انواع اکسپنشن ولو حتما از صفحه شیر انبساط سردخانه یا خرید اکسپنشن ولو  دیدن فرمایید.

اکسپنشن ولو الکترونیکی چیست؟

شیر انبساط الکترونیکی یا اکسپنشن ولو الکترونیکی یک دستگاه کنترل جریان مبرد در سیستم‌های سرمایشی و تهویه مطبوع است. این شیر با استفاده از تکنولوژی الکترونیکی و سنسورهای دقیق، وظیفه دارد که میزان مبرد ورودی به اواپراتور را بر اساس نیاز سیستم تنظیم کند. در واقع، شیر انبساط الکترونیکی برای تنظیم دقیق دبی مبرد در سیکل تبرید استفاده می‌شود و جایگزینی پیشرفته برای شیرهای انبساط مکانیکی است. در این سیستم، به جای استفاده از مکانیزم‌های سنتی مانند حباب حرارتی، از کنترلرهای الکترونیکی و استپ موتورها استفاده می‌شود تا با تغییرات لحظه‌ای شرایط دما و فشار، جریان مبرد را بهینه تنظیم کند.

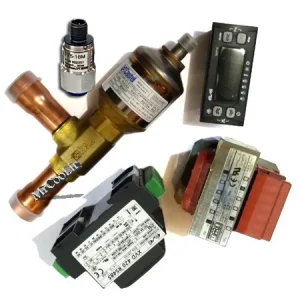

چگونگی عملکرد شیر انبساط الکترونیکی به این صورت است که داده‌های دما و فشار توسط سنسورهای نصب شده در سیستم اندازه‌گیری و به کنترلر ارسال می‌شوند. سپس کنترلر با تحلیل این داده‌ها، دستورات لازم برای استپ موتور را صادر می‌کند تا شیر به میزان مناسب باز یا بسته شود. این فرآیند، دقت بالایی در تنظیم جریان مبرد فراهم می‌کند و باعث افزایش بهره‌وری سیستم‌های سرمایشی و کاهش مصرف انرژی می‌شود. با استفاده از این فناوری، امکان کنترل دقیق‌تر دما و بهبود عملکرد سیستم سرمایشی فراهم می‌گردد.

کاربردهای شیر انبساط الکترونیکی

شیر انبساط الکترونیکی (اکسپنشن ولو الکترونیکی) در سیستم‌های سرمایشی و تهویه مطبوع برای کنترل دقیق جریان مبرد استفاده می‌شود. از کاربردهای اصلی آن می‌توان به چیلرها، سردخانه‌ها، سیستم‌های تهویه مطبوع تجاری و صنعتی، هایپرمارکت‌ها، صنایع غذایی و دارویی اشاره کرد. این شیرها با تنظیم دقیق دما و فشار مبرد، باعث بهبود عملکرد سیستم، کاهش مصرف انرژی و افزایش عمر تجهیزات می‌شوند. همچنین در محیط‌های صنعتی که نیاز به مدیریت دقیق دما و رطوبت دارند، کاربرد فراوانی دارند و به حفظ کیفیت محصولات و کاهش هزینه‌های عملیاتی کمک می‌کنند.

انواع شیر انبساط الکترونیکی

شیر انبساط الکترونیکی، به عنوان قلب تپنده سیستم‌های سرمایشی، نقش حیاتی در کنترل دقیق جریان مبرد دارد. این شیرها در انواع مختلفی طراحی شده‌اند تا نیازهای متنوع سیستم‌های سرمایشی را برآورده کنند. در ادامه، به بررسی انواع رایج شیر انبساط الکترونیکی خواهیم پرداخت:

شیر انبساط الکترونیکی با کنترل مستقیم

این نوع شیر، ساده‌ترین نوع شیر انبساط الکترونیکی است که در آن، یک موتور الکتریکی به طور مستقیم موقعیت سوزن شیر را کنترل می‌کند. DAEEVها به دلیل ساختار ساده و هزینه پایین، در بسیاری از سیستم‌های سرمایشی کوچک و متوسط مورد استفاده قرار می‌گیرند.

شیر انبساط الکترونیکی با کنترل پیستونی

در این نوع شیر، یک پیستون به جای سوزن برای کنترل جریان مبرد استفاده می‌شود. پیستون با حرکت خطی خود، باز و بسته شدن شیر را کنترل می‌کند. شیرهای پیستونی معمولاً دارای دقت و قابلیت اطمینان بالاتری نسبت به DAEEVها هستند.

شیر انبساط الکترونیکی با کنترل سروو

شیرهای سروو از یک موتور سروو برای کنترل دقیق موقعیت سوزن استفاده می‌کنند. این شیرها دارای دقت بسیار بالا و قابلیت پاسخگویی سریع به تغییرات بار سیستم هستند. شیرهای سروو در سیستم‌های سرمایشی با بار متغیر و نیاز به کنترل دقیق دما بسیار مناسب هستند.

شیر انبساط الکترونیکی با کنترل میکروپروسسوری

این نوع شیرها از یک میکروپروسسور برای کنترل دقیق‌تر و هوشمندتر جریان مبرد استفاده می‌کنند. میکروپروسسور با جمع‌آوری داده‌های مختلف از سنسورهای دما و فشار، الگوریتم‌های پیچیده‌ای را اجرا کرده و دستورات لازم را به موتور شیر ارسال می‌کند. شیرهای میکروپروسسوری قابلیت تطبیق با شرایط مختلف کاری و بهینه‌سازی مصرف انرژی را دارند.

عوامل موثر در انتخاب نوع شیر انبساط الکترونیکی

• ظرفیت سیستم سرمایشی: برای سیستم‌های با ظرفیت بالا، شیرهای با ظرفیت جریان بالاتر مورد نیاز است.
• نوع مبرد: نوع مبرد مورد استفاده در سیستم، بر انتخاب نوع شیر تاثیرگذار است.
• شرایط محیطی: دمای محیط، رطوبت و فشار، بر عملکرد شیر انبساط تاثیر می‌گذارند.
• دقت کنترل: برای سیستم‌هایی که نیاز به کنترل دقیق دما دارند، شیرهای با دقت بالاتر مناسب‌تر هستند.
• هزینه: هزینه شیر انبساط الکترونیکی به نوع شیر، برند و قابلیت‌های آن بستگی دارد.

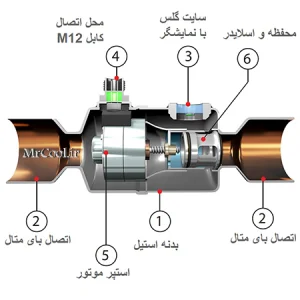

اجزای تشکیل‌دهنده شیر انبساط الکترونیکی

• شیر انبساط الکترونیکی، به عنوان یکی از اجزای حیاتی در سیستم‌های سرمایشی، نقش مهمی در کنترل دقیق جریان مبرد ایفا می‌کند. این دستگاه پیچیده از اجزای مختلفی تشکیل شده که هر یک وظیفه خاصی را بر عهده دارند. در ادامه به بررسی دقیق‌تر این اجزا خواهیم پرداخت:
• بدنه شیر (Valve Body)
• بدنه شیر، محفظه اصلی شیر انبساط است که سایر اجزا در آن جای می‌گیرند. این بخش معمولاً از جنس مواد مقاوم در برابر خوردگی مانند برنج یا استیل ساخته می‌شود تا در برابر فشار و دمای بالای سیستم مقاومت کند.
• سوزن شیر (Valve Needle)
• سوزن شیر، قطعه‌ای است که با حرکت خود، میزان باز و بسته شدن شیر را کنترل می‌کند. این قطعه معمولاً از جنس استیل ضد زنگ ساخته می‌شود تا در برابر سایش و خوردگی مقاوم باشد.
• نشیمنگاه شیر (Valve Seat)
• نشیمنگاه شیر، سطحی است که سوزن شیر بر روی آن قرار می‌گیرد و با ایجاد یک آب‌بندی دقیق، از نشت مبرد جلوگیری می‌کند. جنس نشیمنگاه معمولاً از مواد سخت و مقاوم مانند تفلون یا سرامیک است.
• دیافراگم (Diaphragm)
• دیافراگم یک غشای قابل انعطاف است که به تغییرات فشار پاسخ می‌دهد. در شیرهای انبساط الکترونیکی، دیافراگم معمولاً از جنس لاستیک یا مواد پلیمری مقاوم در برابر حرارت و مواد شیمیایی ساخته می‌شود.
• فنر (Spring)
• فنر در برابر حرکت دیافراگم مقاومت می‌کند و به تنظیم فشار داخل شیر کمک می‌کند. جنس فنر معمولاً از فولاد فنری است و با توجه به فشار کاری سیستم، دارای مشخصات فنی متفاوتی است.
• حباب حسگر (Sensing Bulb)
• حباب حسگر، یک محفظه کوچک حاوی مایع است که به بدنه شیر متصل شده است. این حباب به تغییرات دما حساس بوده و با تغییر دما، فشار داخل حباب تغییر می‌کند و باعث حرکت دیافراگم می‌شود.
• موتور الکتریکی (Electric Motor)
• موتور الکتریکی، قلب تپنده شیر انبساط الکترونیکی است. این موتور با دریافت سیگنال از کنترلر، سوزن شیر را به حرکت در می‌آورد و میزان جریان مبرد را تنظیم می‌کند. موتورهای مورد استفاده در شیرهای انبساط معمولاً از نوع استپ موتور یا سروو موتور هستند.
• کنترلر الکترونیکی (Electronic Controller)
• کنترلر الکترونیکی، مغز متفکر شیر انبساط است. این قطعه با دریافت سیگنال‌های دما و فشار از سنسورها، دستورات لازم را به موتور ارسال می‌کند. کنترلر همچنین می‌تواند اطلاعات مربوط به عملکرد شیر را ثبت و تحلیل کند.
• سنسورهای دما و فشار (Temperature and Pressure Sensors)
• سنسورهای دما و فشار، اطلاعات مربوط به شرایط سیستم را به کنترلر ارسال می‌کنند. این اطلاعات برای تنظیم دقیق جریان مبرد و بهینه‌سازی عملکرد سیستم بسیار مهم هستند.
• اهمیت انتخاب اجزای با کیفیت
• هر یک از اجزای ذکر شده در بالا، نقش مهمی در عملکرد صحیح شیر انبساط الکترونیکی ایفا می‌کنند. استفاده از اجزای با کیفیت و مقاوم، باعث افزایش طول عمر شیر، کاهش احتمال خرابی و بهبود عملکرد سیستم سرمایشی می‌شود.

علائم نام‌گذاری شیر انبساط الکترونیکی

شیرهای انبساط الکترونیکی، با تنوع مدل‌ها و برندهای مختلف، در بازار موجود هستند. برای انتخاب صحیح این محصول، درک علائم و کدهای به‌کاررفته در نام‌گذاری آن‌ها بسیار مهم است. در این مقاله، به بررسی دقیق علائم و کدهای رایج در نام‌گذاری شیرهای انبساط الکترونیکی می‌پردازیم تا به شما در انتخاب بهترین گزینه کمک کنیم.

چرا نام‌گذاری شیرهای انبساط اهمیت دارد؟

نام‌گذاری دقیق و استاندارد، به تولیدکنندگان و مصرف‌کنندگان کمک می‌کند تا به سرعت به مشخصات فنی و کاربرد هر شیر انبساط پی ببرند. این امر، فرآیند انتخاب و خرید را تسهیل کرده و از بروز اشتباهات جلوگیری می‌کند.

مثالی از یک نام‌گذاری کامل شیر انبساط الکترونیکی

• DAEEV-1/2″-SS-Flange-24V-50Hz-150bar-80C-Danfoss-ABC123:
  • DAEEV: شیر انبساط الکترونیکی با عمل مستقیم
  • 1/2″: اندازه اتصال 1/2 اینچ
  • SS: جنس بدنه استیل ضد زنگ
  • Flange: اتصال فلنجی
  • 24V: ولتاژ کاری 24 ولت
  • 50Hz: فرکانس کاری 50 هرتز
  • 150bar: حداکثر فشار کاری 150 بار
  • 80C: حداکثر دمای کاری 80 درجه سانتی‌گراد
  • Danfoss: برند تولیدکننده
  • ABC123: کد مدل

نحوه نصب و محل قرارگیری شیر انبساط الکترونیکی

شیر انبساط الکترونیکی، به عنوان یکی از اجزای حیاتی سیستم‌های سرمایشی، نقش مهمی در کنترل دقیق جریان مبرد ایفا می‌کند. نصب صحیح این شیر، به عملکرد بهینه سیستم و افزایش طول عمر آن کمک شایانی می‌کند. در این مقاله، به بررسی نحوه نصب و محل قرارگیری مناسب شیر انبساط الکترونیکی خواهیم پرداخت.

اهمیت نصب صحیح شیر انبساط الکترونیکی

نصب نادرست شیر انبساط می‌تواند منجر به مشکلات متعددی از جمله کاهش راندمان سیستم، افزایش مصرف انرژی، آسیب دیدن کمپرسور و سایر تجهیزات، و در نهایت افزایش هزینه‌های تعمیر و نگهداری شود. بنابراین، رعایت دقیق مراحل نصب و نکات ایمنی، از اهمیت بالایی برخوردار است.

مشخصات فنی شیر انبساط الکترونیکی

شیر انبساط الکترونیکی، به عنوان یکی از اجزای حیاتی سیستم‌های سرمایشی، نقش مهمی در کنترل دقیق جریان مبرد ایفا می‌کند. انتخاب صحیح این شیر، با توجه به مشخصات فنی آن، برای عملکرد بهینه سیستم از اهمیت بالایی برخوردار است. در این مقاله، به بررسی دقیق مشخصات فنی شیر انبساط الکترونیکی خواهیم پرداخت.

مشخصات فنی کلیدی شیر انبساط الکترونیکی

• نوع شیر: DAEEV (Direct Acting Electronic Expansion Valve)، شیر پیستونی، شیر سروو و …
• اندازه شیر: قطر اتصال ورودی و خروجی شیر بر حسب اینچ یا میلی‌متر (مثلاً 1/2 اینچ، 3/4 اینچ)
• جنس بدنه: معمولاً از برنج، استیل یا آلومینیوم ساخته می‌شود.
• نوع اتصال: فلنجی، رزوه‌ای یا جوشکاری
• ولتاژ کاری: ولتاژ مورد نیاز برای تغذیه موتور الکتریکی شیر (مثلاً 24 ولت، 110 ولت)
• فرکانس کاری: فرکانس کاری موتور الکتریکی شیر بر حسب هرتز (مثلاً 50 هرتز، 60 هرتز)
• حداکثر فشار کاری: حداکثر فشاری که شیر می‌تواند تحمل کند (مثلاً 150 بار، 200 بار)
• حداکثر دمای کاری: حداکثر دمایی که شیر می‌تواند در آن کار کند (مثلاً 80 درجه سانتی‌گراد، 100 درجه سانتی‌گراد)
• نوع مبرد: نوع مبردی که شیر برای آن طراحی شده است (مثلاً R22، R134a)
• ظرفیت جریان: حداکثر میزان جریان مبردی که شیر می‌تواند عبور دهد (بر حسب کیلوگرم بر ساعت)
• دقت کنترل: میزان دقت کنترل دما توسط شیر
• قابلیت‌های کنترلی: امکانات کنترلی مانند کنترل از راه دور، تنظیمات پیشرفته و …
• ابعاد و وزن: ابعاد کلی شیر و وزن آن

شیر انبساط الکترونیکی یک راهکار مؤثر برای بهینه‌سازی سیستم‌های سرمایشی است که به کاهش مصرف انرژی و افزایش طول عمر تجهیزات کمک می‌کند. این شیر با دقت بالا در کنترل جریان مبرد، کیفیت هوای محیط را بهبود می‌بخشد و هزینه‌های عملیاتی را کاهش می‌دهد. با وجود قیمت بالاتر، سرمایه‌گذاری در این فناوری به صرفه‌جویی در هزینه‌ها و افزایش بهره‌وری منجر می‌شود. برای کسب اطلاعات بیشتر و مشاوره فنی، با کارشناسان ما تماس بگیرید و تجربه‌ای مطمئن از خرید شیر انبساط الکترونیکی داشته باشید.
