تبدیل مسی 1/2*1/4

توضیحات

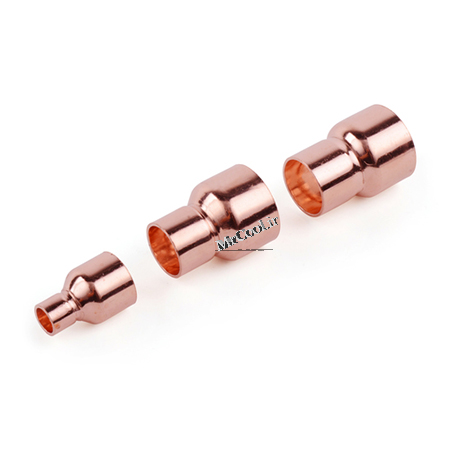

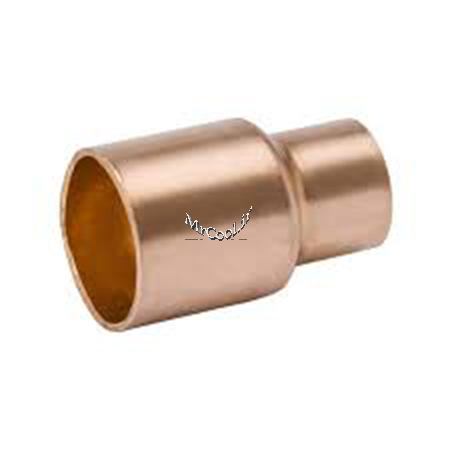

تبدیل مسی 1/2 به 1/4

تبدیل مسی 1/2*1/4 پل ارتباطی در لوله‌کشی سیستم‌های برودتی در طراحی و اجرای سیستم‌های تهویه مطبوع و تبرید، بارها پیش می‌آید که نیاز به اتصال دو لوله با قطرهای متفاوت داشته باشیم. تبدیل مسی 1/2 به 1/4 (Copper Reducer 1/2″ to 1/4″) یکی از پرکاربردترین اتصالات فیتینگ است که اجازه می‌دهد لوله سایز بزرگتر (۱۲ میلی‌متر) به لوله سایز کوچکتر (۶ میلی‌متر) متصل شود.

در ادامه به بررسی ویژگی‌های فنی، کاربردها و نکات حیاتی در هنگام نصب این تبدیل می‌پردازیم.

مشخصات فنی تبدیل مسی 1/2 * 1/4

این قطعه معمولاً از طریق فرآیند کشش یا پرس لوله‌های مسی با خلوص بالا تولید می‌شود تا در برابر فشار و لرزش مقاوم باشد.

• متریال: مس خالص ۹۹.۹٪ (آلیاژ C12200) فسفرزدایی شده.
• استاندارد ساخت: مطابق با استاندارد ASME B16.22 (برای اتصالات جوشی مسی) و ASTM B280.
• نوع اتصال: جوشی (Brazing) که یک اتصال دائمی و بدون نشت را تضمین می‌کند.
• تحمل فشار: طراحی شده برای کار با مبردهای پرفشار مانند R410A و R404A.

کاربردهای اصلی تبدیل ۱/۲ به ۱/۴

این تبدیل به دلیل اختلاف سایز قابل توجه، در نقاط خاصی از سیستم به کار می‌رود:

1. اتصال لوله مایع (Liquid Line): در برخی از اسپلیت‌ها یا سیستم‌های تبرید کوچک، لوله خروجی از کندانسور ممکن است ۱/۲ باشد اما ورودی به شیر انبساط یا اواپراتور ۱/۴ باشد.
2. نصب تجهیزات کنترلی: برای اتصال لوله‌های مویی (Capillary Tube) یا پرشر سوئیچ‌ها که معمولاً سایز کوچکی دارند به خطوط اصلی سیستم.
3. تبدیل در خطوط برگشت روغن: در طراحی برخی از تله‌های روغن (Oil Traps) در سیستم‌های نیمه‌صنعتی.
4. تعمیرات و تغییرات: زمانی که به دلیل تعویض قطعات (مانند کمپرسور یا شیر برقی)، سایز لوله‌های موجود با قطعه جدید همخوانی ندارد.

چرا استفاده از تبدیل مسی 1/4 در 1/2 ضروری است؟

برخی تکنسین‌ها با استفاده از انبردست یا چکش سعی می‌کنند دهانه لوله ۱/۲ را جمع کرده و لوله ۱/۴ را داخل آن جوش دهند. این کار اشتباهی بزرگ است زیرا:

• ایجاد تلاطم: تغییر شکل غیر اصولی لوله باعث اغتشاش در جریان مبرد (Turbulence) می‌شود.
• ریسک نشتی: به دلیل عدم انطباق دقیق، نفوذ سیم‌جوش ناقص مانده و احتمال نشت گاز در اثر لرزش بسیار بالا می‌رود.
• افت فشار: تبدیل‌های استاندارد دارای زاویه داخلی نرم هستند که افت فشار را به حداقل می‌رساند.

نکات طلایی در هنگام جوشکاری تبدیل مسی

۱. تمیزکاری (Cleaning): هر دو دهانه لوله و داخل تبدیل را با برس سیمی یا سنباده نرم براق کنید. وجود چربی یا اکسید، دشمن اصلی جوشکاری نقره است. ۲. استفاده از گاز نیتروژن: برای جلوگیری از سیاه شدن داخل لوله (اکسیداسیون)، جریان ضعیفی از نیتروژن را هنگام جوشکاری از لوله عبور دهید. ۳. انتخاب سیم‌جوش: برای این اتصال، سیم‌جوش نقره ۵٪ یا ۲٪ گزینه‌ای اقتصادی و استاندارد است. اگر سیستم لرزش زیادی دارد، از نقره ۱۵٪ استفاده کنید. ۴. توالی حرارت: ابتدا قسمت ضخیم‌تر (سمت ۱/۲) را گرم کنید و سپس حرارت را به سمت قسمت ظریف‌تر (۱/۴) هدایت کنید تا لوله باریک‌تر ذوب نشود.

جمع‌بندی

تبدیل مسی 1/2 به 1/4 قطعه‌ای کوچک اما کلیدی برای حفظ یکپارچگی و راندمان سیستم‌های برودتی است. استفاده از قطعه استاندارد به جای روش‌های دستی، نه تنها ظاهر کار شما را حرفه‌ای‌تر نشان می‌دهد، بلکه از هزینه‌های سنگین نشت گاز و خرابی کمپرسور جلوگیری می‌کند.

قیمت تبدیل مسی 1/2*1/4

شما عزیزان می توانید با ارسال پیام از طریق واتس آپ و یا تماس تلفنی با فروشگاه مسترکول از قیمت و موجودی تبدیل مسی 1/2*1/4 مطلع شده و به صورت حضوری یا غیر حضوری اقدام به خرید نمایید.
