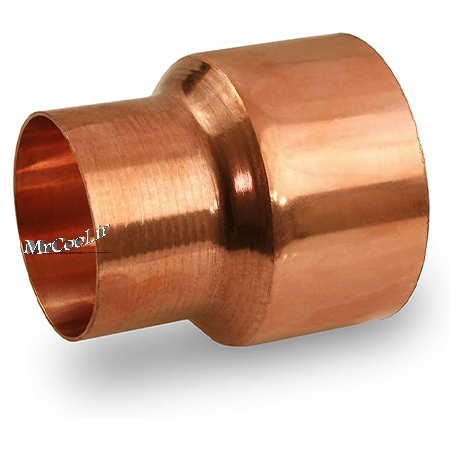

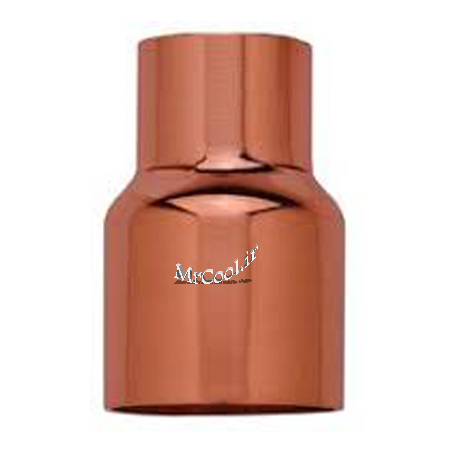

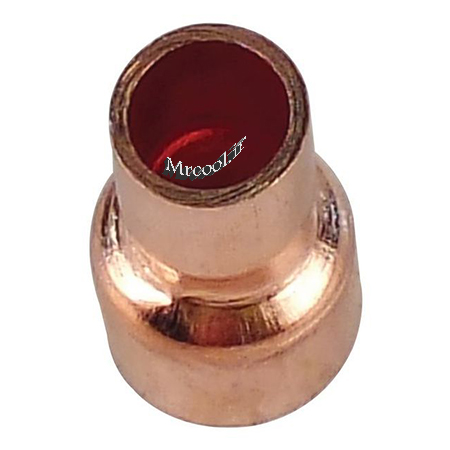

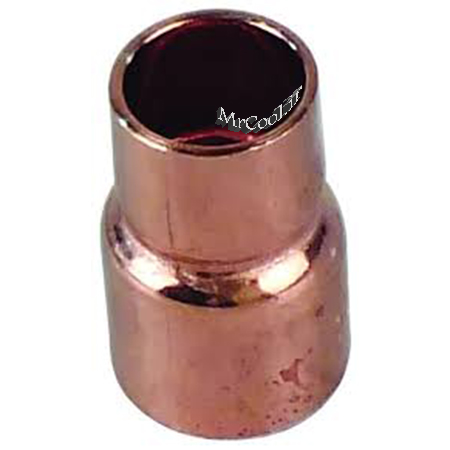

تبدیل مسی 1/8-1*3/4
تبدیل مسی 1/8-1*3/4 ، در مهندسی تبرید، مدیریت تغییر قطر لوله در خطوط اصلی اهمیت بالایی دارد. تبدیل مسی 3/4 به 1/8-1 (یک و یکهشتم به سهچهارم اینچ) یکی از پرکاربردترین اتصالات در سیستمهای تهویه مطبوع نیمهصنعتی و صنعتی است.
فهرست مطالب
راهنمای فنی و خرید تبدیل مسی 3/4 * 1/8-1
تغییر سایز لولهکشی در سیستمهای برودتی باید با دقت مهندسی انجام شود تا از افت فشار ناگهانی یا تجمع روغن جلوگیری شود. تبدیل مسی 1/8-1 به 3/4 اینچ، راهکاری استاندارد برای اتصال لولههای مسی با اختلاف قطر متوسط است که عمدتاً در خطوط مکش (Suction) و مایع (Liquid) چیلرها و اسپلیتهای ایستاده با ظرفیت بالا استفاده میشود.
کاربرد تبدیل مسی 1/8-1 به 3/4 در تاسیسات
این تبدیل در پروژههایی که حجم مبرد عبوری بالاست اما تجهیزات انتهایی دارای ورودی کوچکتری هستند، نقش کلیدی ایفا میکند. بیشترین موارد استفاده عبارتند از:
- سیستمهای VRF و مولتی اسپلیت: اتصال شاخههای اصلی به یونیتهای داخلی با ظرفیت متوسط.
- نصب کندانسورهای صنعتی: هماهنگسازی سایز لوله خروجی کندانسور با خط مایع ساختمان.
- اتصال قطعات جانبی: نصب لرزهگیرها (Vibration Absorbers) یا جداکنندههای روغن (Oil Separators) که سایز دهانه آنها 3/4 اینچ است به لوله اصلی 1/8-1.
- سردخانههای بالای صفر: تغییر قطر لوله در مسیر اواپراتور جهت تنظیم سرعت جریان گاز.
مشخصات فنی و کیفیت ساخت (استاندارد ASME)
تبدیلهای مسی استاندارد باید از مس با خلوص 99.9% (TP2) و به روش بدون درز (Seamless) تولید شوند تا در برابر فشارهای بالای گازهایی مثل R410A مقاومت کنند.
نکات کلیدی در نصب و جوشکاری (Brazing)
به دلیل حجم مس موجود در سایز 1/8-1، رعایت اصول زیر برای جلوگیری از نشتی و اکسیداسیون داخلی الزامی است:
- تمیزکاری (Cleaning): هر دو سر لوله و داخل تبدیل را با استفاده از برس سیمی یا سمباده نرم کاملاً براق کنید. وجود چربی یا اکسید باعث عدم نفوذ سیمجوش میشود.
- نیتروژندهی (Nitrogen Purging): حتماً هنگام جوشکاری جریان ضعیفی از گاز نیتروژن را از داخل لوله عبور دهید تا از تشکیل لایه سیاه اکسید (دوده) جلوگیری شود. این دوده در صورت تشکیل، باعث گرفتگی فیلترها و خرابی کمپرسور میشود.
- حرارتدهی صحیح: ابتدا قسمت 1/8-1 را حرارت دهید (چون حجم مس بیشتری دارد و دیرتر داغ میشود) و سپس به سمت 3/4 بروید. از سیمجوش با درصد نقره مناسب (حداقل 5% تا 15%) استفاده کنید.
قیمت تبدیل مسی 1/8-1 به 3/4 و عوامل موثر بر آن
قیمت این قطعه به طور مستقیم با قیمت لحظهای مس در بازار جهانی در ارتباط است. اما عوامل دیگری نیز تاثیرگذارند:
- وزن و ضخامت (Wall Thickness): تبدیلهای سنگینتر (گوشتدار) قیمت بیشتری دارند اما طول عمر سیستم را تضمین میکنند.
- برند سازنده: در بازار ایران، برندهایی مانند مهر اصل به دلیل کیفیت صادراتی، و برندهای معتبر وارداتی بیشترین تقاضا را دارند.
- نوع بستهبندی: قطعاتی که در بستهبندی پلمپ هستند، از رطوبت و گرد و غبار دور مانده و جوشکاری تمیزتری دارند.
نتیجهگیری
استفاده از تبدیل مسی 3/4 * 1/8-1 استاندارد، راهی مطمئن برای تضمین سلامت سیکل تبرید و جلوگیری از افت راندمان سیستم است. انتخاب یک قطعه با ضخامت دیواره مناسب، ریسک نشتی گاز مبرد را به حداقل میرساند.
شما عزیزان می توانید با ارسال پیام از طریق واتس آپ و یا تماس تلفنی با فروشگاه از قیمت تبدیل مسی 1/8-1*3/4 مطلع شده و به صورت حضوری یا غیر حضوری اقدام به خرید نمایید.
