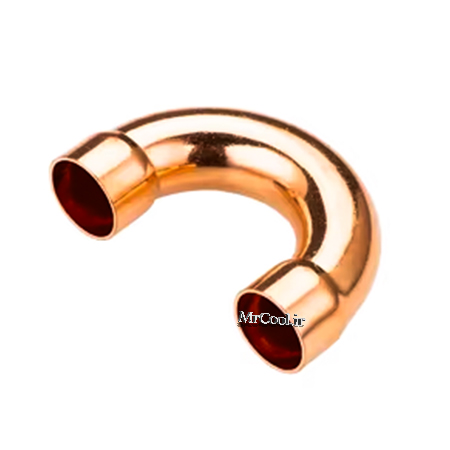

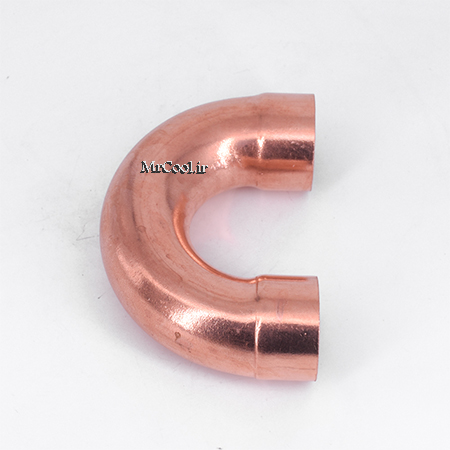

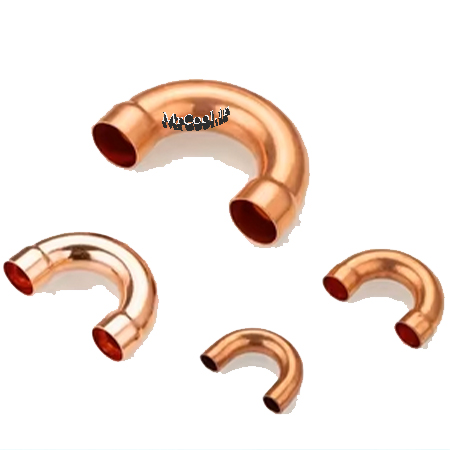

یو مسی 1/8-1 اینچ | اتصالی استراتژیک در تبرید صنعتی
در پروژههای بزرگ برودتی، بازدهی سیستم به کیفیت تکتک اتصالات بستگی دارد. یو مسی 1/8-1 اینچ (1-1/8″ Copper U-Bend) یکی از قطعات کلیدی در ساخت کویلهای عظیم کندانسور و اواپراتور است. این اتصال با تغییر مسیر سیال، اجازه میدهد مداربندی سیستم در کمترین فضای ممکن و با بیشترین سطح تبادل حرارتی طراحی شود.
فهرست مطالب
مشخصات فنی یو مسی 1/8-1
یو مسی 1/8-1 اینچ (معادل ۲۸.۵ میلیمتر) در لولهکشی مسی، جزو سایزهای با ظرفیت بالا محسوب میشود. مشخصات استاندارد این قطعه عبارتند از:
- جنس: مس خالص ۹۹.۹٪ (تیپ L یا K بسته به ضخامت).
- استاندارد متریال: مطابق با ASTM B280 (ویژه صنعت تهویه و تبرید).
- نوع اتصال: جوشی (ODS) که لوله ۱-۱/۸ بهصورت ماده یا نر داخل آن قرار میگیرد.
- مقاومت فشاری: طراحی شده برای تحمل فشار بالای مبردهایی نظیر R410A و R404A.
کاربردهای اصلی یو مسی 1/8-1 در صنعت
به دلیل قطر بالای این یو، استفاده از آن در سیستمهای خانگی رایج نیست و عمدتاً در موارد زیر به کار میرود:
- چیلرهای تراکمی: در ساخت مبدلهای حرارتی پوسته و لوله (Shell and Tube).
- کندانسورهای هوایی بزرگ: اتصال لولههای مسی در کویلهای غولپیکر سردخانهای.
- سیستمهای VRF: در نقاط جمعآوری و توزیع مبرد (Header).
- تجهیزات جانبی: ساخت بدنه اصلی اویل سپراتورها و اکومولاتورها در ظرفیتهای بالا.
چرا استفاده از یو مسی 1/8-1 الزامی است؟
خم کردن لولهای با قطر 1/8-1 اینچ به صورت 180 درجه بدون تجهیزات هیدرولیک پیشرفته تقریباً غیرممکن است. مزایای استفاده از قطعه آماده عبارتند از:
- ثبات ضخامت دیواره: در فرآیند تولید کارخانهای، ضخامت لوله در قسمت خم (Radius) نازک نمیشود که مانع از ترکیدن لوله در فشارهای بالا میگردد.
- کاهش افت فشار: خمهای استاندارد، اغتشاش جریان (Turbulence) را به حداقل رسانده و بازدهی کمپرسور را حفظ میکنند.
- ظاهر حرفهای: در ساخت کویل، تراز بودن و یکدستی یوها در خروجی فینها، نشاندهنده کیفیت ساخت دستگاه است.
نکات حیاتی در نصب و جوشکاری یو مسی 1/8-1
۱. سیمجوش مناسب: برای لولهای با این سایز، حتماً از سیمجوش با درصد نقره بالا (حداقل ۵٪ یا ۱۵٪) استفاده کنید تا اتصال در برابر لرزشهای کمپرسور مقاوم باشد. ۲. کنترل حرارت: به دلیل حجم بالای مس در سایز ۱-۱/۸، پخش حرارت سریع است. از تورچهای با قدرت مناسب (هوا-گاز یا هوا-استیلن) استفاده کنید تا مفصل جوش به طور یکنواخت داغ شود. ۳. تست نشتی: پس از جوشکاری، حتماً مدار را با فشار نیتروژن (حدود 400 تا 450 PSI) تست کنید.
سخن پایانی
در سیستمهای تبرید با ظرفیت بالا، هرگونه نقص در اتصالات مسی منجر به تخلیه حجم زیادی از گاز مبرد و خسارت سنگین به کمپرسور میشود. انتخاب یو مسی 1/8-1 باکیفیت، بیمه عمر سیستم شماست.
