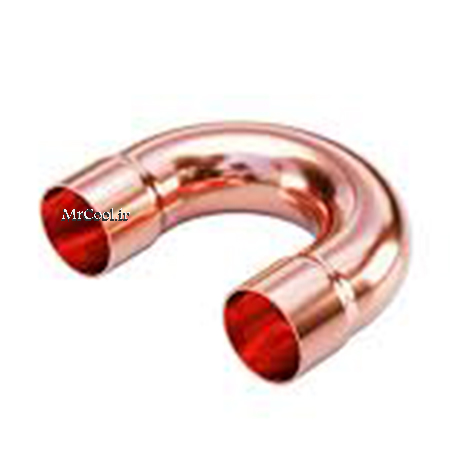

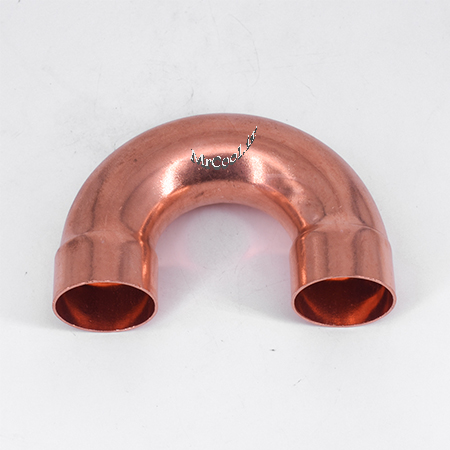

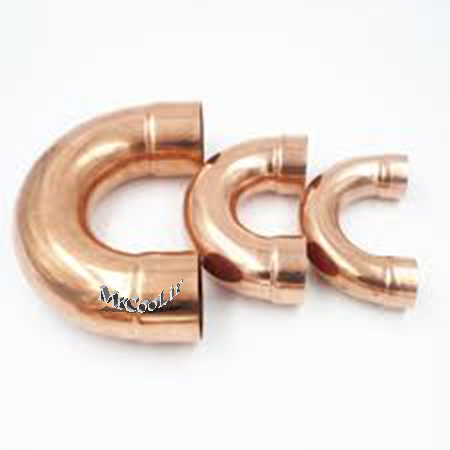

یو مسی 3/8-1
در مهندسی برودت، عبور از سایز ۱ اینچ به معنای ورود به دنیای سیستمهای نیمهصنعتی و صنعتی است. یو مسی 3/8-1 اینچ (1-3/8″ Copper U-Bend)، قطعهای است که توازن میان ظرفیت انتقال سیال و مقاومت ساختاری را برقرار میکند. این اتصال ۱۸۰ درجه، ابزاری حیاتی برای طراحان کویل و مجریان پروژههای عظیم است تا جریان مبرد را در فشردهترین حالت ممکن و با بالاترین راندمان هدایت کنند.
در این مقاله، نگاهی ۳۶۰ درجه به این قطعه، از فرآیند ساخت تا ظرافتهای نصب، خواهیم داشت.
مشخصات فنی یو مسی 3/8-1
سایز 3/8-1 اینچ (معادل ۳۴.۹۲ میلیمتر) در لولهکشی مسی، یک سایز استراتژیک است. این قطر خارجی (OD) معمولاً در خطوط مکش (Suction Lines) سیستمهای با ظرفیت متوسط به بالا دیده میشود.
استانداردهای مواد اولیه (Alloy Standards)
این اتصال از مس با خلوص فوقالعاده بالا تولید میشود. طبق استاندارد ASTM B280، مس مورد استفاده در این قطعات باید از نوع C12200 (DHP Copper) باشد. این آلیاژ حاوی حداقل ۹۹.۹٪ مس و مقداری فسفر برای اکسیژنزدایی است که باعث میشود:
- قابلیت جوشکاری (Brazing) عالی داشته باشد.
- در برابر تردی هیدروژنی مقاوم باشد.
- انعطافپذیری لازم برای تحمل لرزشهای کمپرسور را حفظ کند.
ضخامت دیواره و انواع تیپها
در یو مسی 3/8-1، ضخامت دیواره مستقیماً با امنیت سیستم در ارتباط است. معمولاً این یوها در دو تیپ اصلی عرضه میشوند:
- Type L: پرکاربردترین مدل در تبرید که توازن خوبی بین وزن و تحمل فشار دارد.
- Type K: با دیواره ضخیمتر، مخصوص پروژههایی که با مبردهای فشار بالا (مثل R410A در شرایط حاد) یا محیطهای بسیار خورنده سر و کار دارند.
اهمیت مهندسی استفاده از یو مسی 3/8-1
چرا مهندسان اصرار دارند به جای خم کردن لوله 3/8-1، از یوهای پیشساخته استفاده کنند؟ پاسخ در «یکپارچگی ساختار» نهفته است.
جلوگیری از پدیده بیضوی شدن (Ovality)
خم کردن لولهای با قطر نزدیک به ۳۵ میلیمتر، ریسک تغییر شکل مقطع را به شدت افزایش میدهد. وقتی لوله در محل خم شدن از حالت دایره به بیضی تبدیل شود، دو اتفاق مخرب رخ میدهد:
- ایجاد نقطه داغ (Hot Spot): فشار مبرد در آن نقطه به صورت غیرعادی توزیع میشود.
- اختلال در جریان: سرعت مبرد تغییر کرده و باعث ایجاد صدای ناهنجار و کاهش راندمان میشود.یوهای کارخانهای با استفاده از روشهای خمکاری هیدرولیکی پیشرفته، دایرهای بودن مقطع را در تمام طول ۱۸۰ درجه حفظ میکنند.
محاسبات افت فشار استاتیک
در سیستمهای بزرگ، هر زانویی یا خم به معنای مقاومت در برابر جریان است. افت فشار در یک یو مسی به شعاع خم (Center-to-Center) بستگی دارد. فرمول پایه افت فشار به شرح زیر است:
$$\Delta P = \zeta \cdot \frac{\rho \cdot v^2}{2}$$
که در آن $\zeta$ ضریب افت اتصال است. یوهای استاندارد با صیقل دادن سطح داخلی و ایجاد شعاع خم بهینه، ضریب $\zeta$ را به حداقل میرسانند تا فشار کمتری به کمپرسور وارد شود.
کاربردهای کلیدی یو مسی 3/8-1 در صنعت
الف) سیستمهای VRF (Variable Refrigerant Flow)
در سیستمهای VRF که مجموعهای از پنلهای داخلی به یک یونیت خارجی متصل میشوند، لوله مسی 3/8-1 معمولاً به عنوان خط اصلی مکش (Main Suction Pipe) عمل میکند. یوها در اینجا وظیفه اتصال شاخههای کلکتور را بر عهده دارند.
ب) کویلهای اواپراتور و کندانسور سردخانهای
در سردخانههای بزرگ زیر صفری، اواپراتورها دارای ردیفهای متعددی از لولهها هستند. یو 3/8-1 اجازه میدهد این لولهها به صورت رفت و برگشتی به هم متصل شوند تا بیشترین سطح تبادل حرارتی در کمترین حجم باکس اواپراتور ایجاد شود.
ج) مبدلهای حرارتی پوسته و لوله (Shell and Tube)
در چیلرهای آبخنک، یوها در انتهای مبدل قرار میگیرند تا سیال مبرد را بین پاسهای مختلف مبدل جابهجا کنند.
راهنمای نصب و جوشکاری یو مسی 3/8-1
نصب یو 3/8-1 یک کار آماتور نیست. در این سایز، مس به عنوان یک هادی حرارتی عالی عمل کرده و گرما را سریعاً از محل جوش دور میکند.
انتخاب مشعل و شعله
برای جوش دادن این سایز، مشعلهای کوچک هوا-گاز دیگر کارایی ندارند. شما به مشعلهای اکسیژن-استیلن با نازلهای سایز بزرگ (Rosebud) نیاز دارید تا بتوانید در کمترین زمان، کل محیط اتصال را به دمای سرخشدن (حدود ۴۵۰ تا ۸۰۰ درجه سانتیگراد) برسانید.
آلیاژ جوشکاری (سیمجوش نقره)
با توجه به لرزشهای احتمالی در لولههای 3/8-1، استفاده از سیمجوش با درصد نقره پایین ریسک ترک خوردن جوش را بالا میبرد.
- توصیه حرفهای: استفاده از سیمجوش با حداقل ۱۵٪ نقره برای اتصال مس به مس در این سایز پیشنهاد میشود تا اتصال علاوه بر استحکام، خاصیت الاستیسیته (انعطافپذیری) نیز داشته باشد.
تزریق نیتروژن؛ قانون طلایی
هرگز لوله 3/8-1 را بدون جریان گاز نیتروژن جوش ندهید! سطح داخلی وسیع این لوله در اثر حرارت، به سرعت با اکسیژن ترکیب شده و لایهای از اکسید مس (پوسته سیاه) ایجاد میکند. این پوستهها بعد از استارت سیستم، مسیر شیرهای انبساط را مسدود کرده و پروژه را با شکستی گرانقیمت روبرو میکنند.
مقایسه یو مسی با اتصالات جایگزین
در برخی موارد، تکنسینها به جای یو از دو زانویی ۹۰ درجه استفاده میکنند. بیایید این دو روش را مقایسه کنیم:
| شاخص مقایسه | یو مسی آماده 3/8-1 | دو عدد زانویی 90 درجه |
| نقاط جوشکاری | ۲ نقطه | ۴ نقطه |
| ریسک نشتی | ۵۰٪ کمتر | بالا (به دلیل تعدد مفصلها) |
| هزینه نقره مصرفی | اقتصادی | دو برابر بیشتر |
| افت فشار | بسیار ناچیز | قابل توجه (به دلیل تلاطم در اتصال میانی) |
| فضای اشغالی | فشرده و منظم | اشغال فضای بیشتر |
تحلیل بازار و عوامل موثر بر قیمت
خرید یو مسی 3/8-1 یک سرمایهگذاری در کیفیت پروژه است. قیمت این قطعه تحت تاثیر عوامل زیر است:
- قیمت جهانی مس (LME): از آنجایی که هر عدد یو مسی 3/8-1 وزن قابل توجهی دارد، نوسانات بورس لندن مستقیماً روی قیمت تاثیر میگذارد.
- وزن و ضخامت: تفاوت بین تیپ L و K در قیمت نهایی کاملاً مشهود است.
- برند و تکنولوژی ساخت: برندهایی که یوهای کوپلهدار (Expanded) تولید میکنند، اگرچه قیمت بالاتری دارند، اما هزینه خرید بوشن را حذف کرده و سرعت کار را بالا میبرند.
نتیجهگیری
انتخاب یو مسی 3/8-1 اینچ فراتر از خرید یک قطعه ساده است؛ این یک تصمیم مهندسی برای تضمین سلامت سیستم برودتی شماست. با استفاده از این قطعه، شما ریسک نشتی را کاهش داده، عمر کمپرسور را با کاهش افت فشار طولانیتر کرده و ظاهری حرفهای به پروژه خود میبخشید. همواره به یاد داشته باشید که در پروژههای صنعتی، کیفیت اتصالات کوچک، تعیینکننده دوام سیستمهای بزرگ است.
