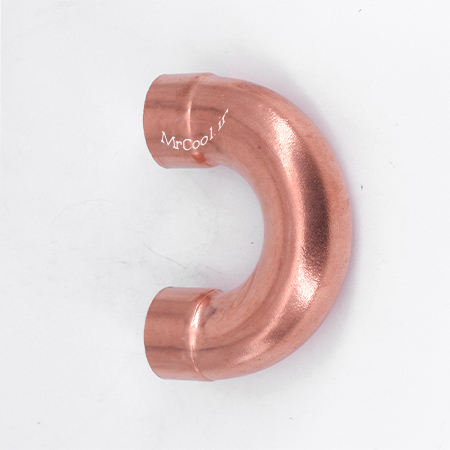

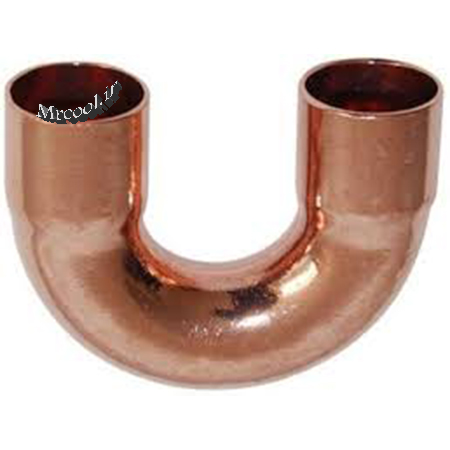

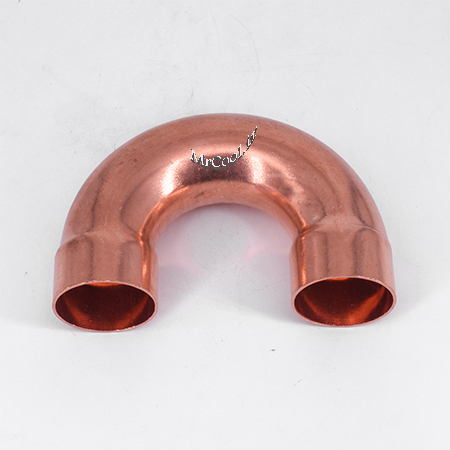

یو مسی 5/8-1 | راهنمای انتخاب و نصب در سیستمهای برودتی
در مهندسی سیستمهای تبرید، هر چه ظرفیت سیستم بالاتر میرود، مدیریت جریان مبرد حساستر میشود. یو مسی 5/8-1 اینچ (5/8-1″ Copper U-Bend) یکی از اتصالات استراتژیک برای تغییر مسیر ۱۸۰ درجهای لولههای مسی با قطر ۴۱.۲۸ میلیمتر است. این قطعه به دلیل ضخامت و ابعاد خاص خود، در قلب کندانسورهای صنعتی و چیلرهای عظیم قرار میگیرد.
فهرست مطالب
مشخصات فنی و متریال یو مسی 5/8-1
سایز 5/8-1 اینچ (معادل ۴۱.۲۸ میلیمتر) در لولهکشی مسی، مرز بین سیستمهای تجاری و صنعتی محسوب میشود.
- آلیاژ: تولید شده از مس با خلوص 99.9٪ (نوع C12200) مطابق با استاندارد ASTM B280.
- روش تولید: این قطعات به روش خمکاری هیدرولیکی سرد تولید میشوند تا ساختار مولکولی مس حفظ شده و در برابر فشار بالا دچار ترکخوردگی نشود.
- ضخامت دیواره: معمولاً در دو تیپ L (استاندارد) و K (ضخیم) عرضه میشود که تیپ K برای فشارهای بسیار بالا در سیستمهای مبرد R410A توصیه میگردد.
- نوع لبه: اغلب به صورت کوپلهدار (Expanded) تولید میشود تا لوله 5/8-1 به راحتی داخل آن قرار گرفته و آماده جوشکاری شود.
کاربردهای اصلی یو مسی 5/8-1 در صنایع سنگین
به دلیل قطر بالا، این یو در دستگاههای کوچک کاربردی ندارد و عمدتاً در موارد زیر دیده میشود:
- کندانسورهای هوایی عظیم: اتصال لولههای مسی در ردیفهای موازی برای تبادل حرارت حداکثری.
- چیلرهای اسکرو و پیستونی: استفاده در خطوط اصلی مکش (Suction Line) و دهش (Discharge).
- سیستمهای VRF مرکزی: در کلکتورهای اصلی که وظیفه توزیع مبرد به پنلهای متعدد را دارند.
- مبدلهای حرارتی پوسته و لوله: جهت تغییر مسیر مبرد در پاسهای مختلف مبدل.
چرا استفاده از یو 5/8-1 آماده الزامی است؟
خم کردن لولهای با قطر 5/8-1 اینچ به صورت دستی یا با ابزارهای کارگاهی، ریسکهای بزرگی به همراه دارد:
- حفظ ضخامت دیواره: در خمکاری کارخانهای، ضخامت مس در قوس خارجی یو ثابت میماند، در حالی که در خمکاری دستی، این ناحیه نازک شده و مستعد ترکیدن تحت فشار است.
- کاهش تلاطم جریان: صیقلی بودن سطح داخلی و شعاع خم دقیق، از ایجاد توربولانس (تلاطم) جلوگیری کرده و افت فشار مبرد را به حداقل میرساند.
- کاهش نقاط جوشکاری: استفاده از یو آماده به جای ترکیب دو زانویی ۹۰ درجه، تعداد نقاط حساس به نشتی را ۵۰٪ کاهش میدهد.
نکات حیاتی در جوشکاری یو مسی 5/8-1
جوشکاری قطعهای با این حجم از مس نیاز به مهارت بالایی دارد:
- تامین حرارت: یو مسی 5/8-1 گرما را به سرعت دفع میکند. حتماً از مشعلهای اکسیژن-استیلن با توان حرارتی بالا استفاده کنید.
- سیمجوش نقره: برای تضمین پایداری در برابر ارتعاشات سنگین کمپرسورهای صنعتی، استفاده از سیمجوش نقره ۱۵٪ الزامی است.
- حفاظت با نیتروژن: برای جلوگیری از ایجاد دوده اکسید مس در داخل لوله (که میتواند شیرهای انبساط گرانقیمت را مسدود کند)، حتماً هنگام جوشکاری جریان بسیار ضعیف نیتروژن را از داخل مدار عبور دهید.
