یو مسی 1/8-3

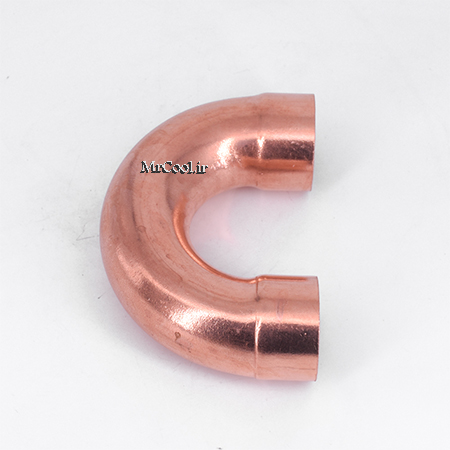

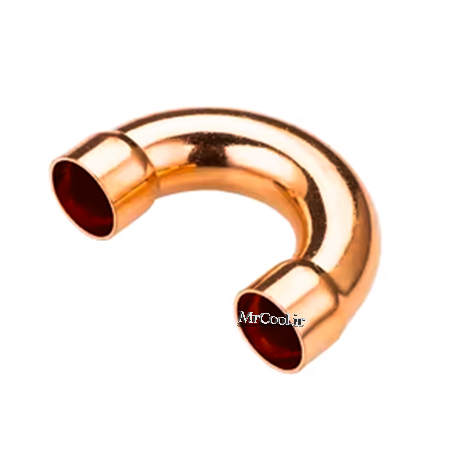

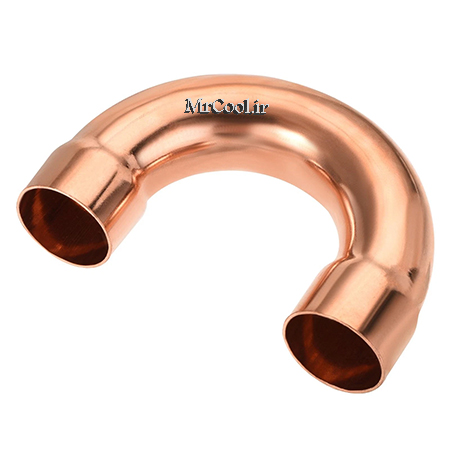

یو مسی 1/8-3 در دنیای تهویه مطبوع صنعتی و تبرید (HVAC&R)، هر چه ابعاد پروژهها بزرگتر میشود، حساسیت انتخاب قطعات نیز به طور تصاعدی افزایش مییابد. یو مسی 1/8-3 اینچ (1/8-3″ Copper U-Bend)، قطعهای است که معمولاً در خطوط اصلی و کلکتورهای عظیم دیده میشود. این اتصال 180 درجه، نه تنها وظیفه تغییر مسیر مبرد را بر عهده دارد، بلکه باید فشار و حجم عظیمی از سیال را با کمترین افت فشار جابهجا کند.
فهرست مطالب
۱. مشخصات فنی و آناتومی یو مسی 1/8-3
سایز 1/8-3 اینچ (معادل ۷۹.۳۷ میلیمتر) در لولهکشی مسی، مرز بین لولهکشی ساختمانی و مهندسی سنگین است.
استانداردهای متریال و تولید
این قطعه از مس با خلوص حداقل ۹۹.۹٪ تولید میشود که با نام تجاری C12200 یا مس فسفرزدایی شده (DHP) شناخته میشود. استانداردهای جهانی که این قطعه باید از آنها پیروی کند عبارتند از:
- ASTM B280: استاندارد لولههای مسی برای خدمات میدانی تهویه مطبوع و تبرید.
- ASME B16.22: استاندارد اتصالات فشار قوی جوشی مسی.
- EN 12735: استاندارد اروپایی برای لولهها و اتصالات مسی در سیستمهای برودتی.
ابعاد و ضخامت (Wall Thickness) یو مسی 1/8-3
در سایز یو مسی 1/8-3، ضخامت دیواره لوله بسیار حیاتی است. معمولاً این یوها در سه تیپ تولید میشوند:
- Type K (ضخیم): برای فشارهای بسیار بالا و محیطهای خورنده.
- Type L (متوسط): رایجترین ضخامت برای سیستمهای تبرید و تهویه مطبوع.
- Type M (نازک): که معمولاً در تبرید استفاده نمیشود و بیشتر برای سیستمهای گرمایشی کاربرد دارد.
۲. چرا از یو مسی 1/8-3 آماده استفاده میکنیم؟
شاید این سوال پیش بیاید که چرا لوله را خم نکنیم؟ در سایز 1/8-3 اینچ، خم کردن دستی یا حتی با دستگاههای کارگاهی معمولی عملاً غیرممکن است.
جلوگیری از پدیده دوپهن شدن (Ovality)
هنگامی که لولهای با قطر ۸ سانتیمتر خم میشود، دیواره خارجی آن تحت کشش شدید و دیواره داخلی تحت فشار قرار میگیرد. اگر این فرآیند در کارخانه و با «مندرل» (Mandrel) انجام نشود، لوله دفرمه شده و مقطع آن از حالت دایره خارج میشود. یوهای آماده کارخانهای، دایرهای بودن مقطع را حفظ کرده و از آشفتگی جریان جلوگیری میکنند.
محاسبات افت فشار (Pressure Drop)
در سیستمهای بزرگ، افت فشار معادل اتلاف انرژی است. فرمول افت فشار در اتصالات به صورت زیر مدلسازی میشود:
Delta P = K \cdot \frac{\rho \cdot v^2}{2}
که در آن $K$ ضریب مقاومت اتصال است. یوهای مسی 1/8-3 با شعاع خم استاندارد، کمترین ضریب مقاومت را دارا هستند و باعث میشوند کمپرسور با فشار کمتری مبرد را سیرکوله کند.
۳. کاربردهای استراتژیک یو مسی 1/8-3 در صنایع
این اتصال در هر جایی که نیاز به انتقال حجم عظیمی از حرارت باشد، حضور دارد.
الف) چیلرهای سانتریفیوژ و اسکرو (Industrial Chillers)
در چیلرهای با ظرفیت بیش از 500 تن تبرید، لولههای اصلی مسی که مبرد را بین اواپراتور و کندانسور جابهجا میکنند، اغلب در سایز 1/8-3 هستند. یوها در اینجا وظیفه متصل کردن لولههای داخل مبدل حرارتی پوسته و لوله (Shell and Tube) را بر عهده دارند.
ب) اواپراتورهای آمونیاکی و CO2
هرچند آمونیاک با مس سازگار نیست، اما در سیستمهای مدرن که از مبردهای دوستدار محیط زیست (مانند R744 یا CO2) در فشارهای بالا استفاده میکنند، از لولههای مسی تقویت شده با آلیاژهای خاص و اتصالات یو 1/8-3 در ابعاد صنعتی استفاده میشود.
ج) دیتاسنترهای عظیم (Data Center Cooling)
سرمایش مراکز داده نیاز به دقت بالایی دارد. در سیستمهای (CRAH)، از کویلهای مسی عظیم با یوهای سایز بالا استفاده میشود تا گرمای تولید شده توسط سرورها با سرعت دفع شود.
۴. چالشها و نکات نصب یو مسی 1/8-3
نصب قطعهای با این ابعاد، فراتر از یک لولهکشی ساده است و نیاز به تجهیزات صنعتی دارد.
۱. جوشکاری نقره (Brazing)
برای اتصال یو 1/8-3، حجم حرارت مورد نیاز بسیار بالاست.
- تجهیزات: استفاده از کپسولهای اکسیژن-استیلن و تورچهای دو نازله (Rosebud) الزامی است.
- سیمجوش: حداقل باید از سیمجوش با ۱۵٪ نقره استفاده شود تا مفصل جوش در برابر لرزشهای شدید سیستمهای صنعتی مقاومت کافی داشته باشد.
۲. تزریق گاز نیتروژن (Oxidation Prevention)
در سایز 1/8-3، سطح داخلی لوله بسیار وسیع است. اگر هنگام جوشکاری داخل لوله گاز نیتروژن جریان نداشته باشد، لایه قطوری از اکسید سیاه (دوده) تشکیل میشود. این دودهها بعداً جدا شده و میتوانند فیلترهای اصلی سیستم یا شیرهای انبساط گرانقیمت را در نانوثانیه نابود کنند.
۵. مقایسه یو مسی با استفاده از دو زانویی ۹۰ درجه
در برخی پروژهها، تکنسینها به جای خرید یو، از دو زانویی ۹۰ درجه و یک تکه لوله استفاده میکنند. چرا این کار در سایز 1/8-3 اشتباه است؟
| پارامتر | یو مسی آماده (U-Bend) | ترکیب دو زانویی ۹۰ درجه |
| تعداد نقاط جوش | ۲ نقطه | ۴ نقطه |
| ریسک نشتی | بسیار پایین | ۲ برابر بیشتر |
| سرعت نصب | بسیار سریع | زمانبر |
| افت فشار | حداقل (جریان نرم) | بالا (به دلیل تلاطم در محل اتصال) |
| قیمت نهایی | اقتصادیتر (با احتساب دستمزد) | گرانتر (هزینه زانو + لوله + نقره بیشتر) |
۶. عوامل موثر بر قیمت و بازار خرید یو مسی 1/8-3
قیمت یو مسی 1/8-3 به دلیل وزن بالای آن (گاهی بیش از ۲ کیلوگرم برای هر عدد) به شدت نوسانی است.
- LME (بورس فلزات لندن): قیمت جهانی مس اولین فاکتور است.
- برند تولیدکننده: برندهای اروپایی (مانند ویلند) گرانتر و برندهای باکیفیت چینی یا ایرانی قیمت مناسبتری دارند.
- ضخامت دیواره: هرچه ضخامت لوله (Wall Thickness) بیشتر باشد، وزن مس مصرفی و در نتیجه قیمت بالاتر میرود.
نتیجهگیری
یو مسی 1/8-3 اینچ نماد قدرت و پایداری در یک سیستم برودتی صنعتی است. انتخاب صحیح ضخامت، رعایت اصول جوشکاری تحت گاز نیتروژن و خرید از تامینکنندگان معتبر، از جمله گامهایی است که سلامت یک پروژه چند میلیاردی را تضمین میکند. اگر به دنبال بهینهسازی مصرف انرژی در چیلر یا کندانسور خود هستید، هرگز کیفیت این اتصال کلیدی را فدای قیمت نکنید.
