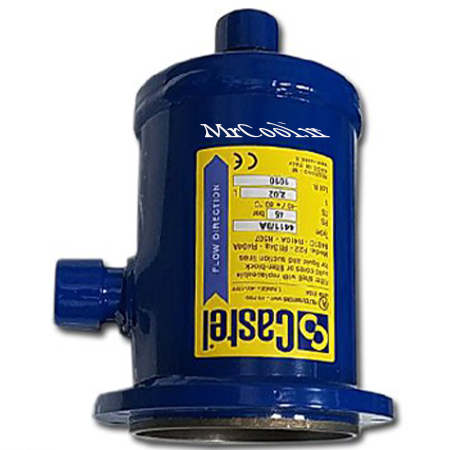

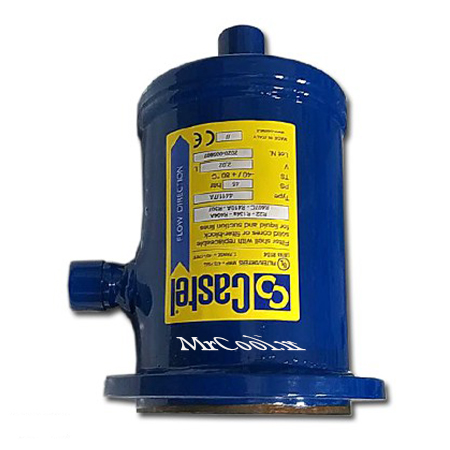

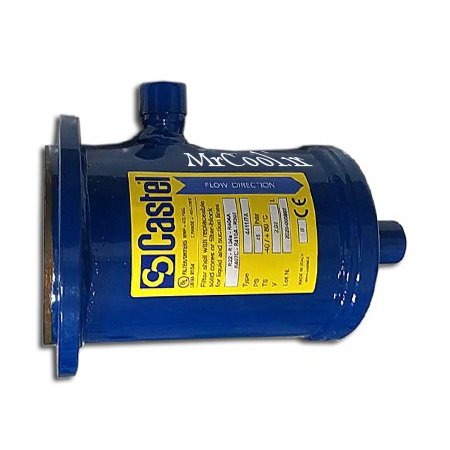

فیلتر ساکشن کستل 1/8-2

فیلتر ساکشن کستل 1/8-2

فیلتر ساکشن کستل 1/8-2 در مرحله اول مبرد را از یک رینگ بزرگ که در بین صفحه داخلی و بلوک قرار دارد عبور می دهد توسط تور شبکه ای مواد خارجی جداسازی وفیلتر می گردد، همچنین کلاهک پلاستیکی درقسمت خروجی فیلتر وجود دارد که از ورود آلودگی به لوله خروجی ممانعت به عمل می آورد. کمپانی کستل طیف وسیعی از فیلتر درایر ها را ارایه می دهد که شامل فیلتر درایر بسته (hermitic) و فیلتر درایرهای با هسته ی قابل تعویض است وبه 2 دسته ی جوشی و مهره ای تقسیم می گردند.فیلتر درایر کستل برای سیستم های تهویه مطبوع که نیاز به ظرفیت حذف رطوبت بالایی دارند طراحی شده است. این فیلتر درایرهابرای مبردهای HFC و روغن های معدنی یا بنزن بهینه شده اند. ساختار فیلتر درابر ها به گونه ای است که در برابر ضربه مقاوم است و شکل بلوک به گونه ای است که جریان مبرد به طور مطلوب روی بلوک توزیع می شود. این حالت به فیلتر خشک کن بالاترین راندمان خشک کردن و کمترین افت فشار را می دهد. درایرهای کستل درمقابل ضربه مقاومت بالایی داشته به این منظور مایع در تمام قسمت ها با فشار مداوم و خطی روبرو است. کارایی فیلتر درایر مراقبت و جذب رطوبت از روغن کمپرسور و سیال مبرد می باشد. فیلتر درایر به صورتی ساخته شده که رطوبت ورودی سیستم را کاهش می دهد تابه صفر برسدو از ورود غبار و ناخالصی تولید شده بین هوا و روغن و سیال به داخل کمپرسور جلوگیری به عمل می آورد. اگر افت فشار در فیلتر درایر رخ دهد فیلتر درایر دیگر کاربردش  را از دست می دهد و باید تعویض گردد. هنگامی که رنگ سایت گلاس به رنگ زرد دربیاید یعنی فیلتر درایر به درستی عمل نمی کند.

فیلتر ساکشن FILTER SUCTION شامل 5 قسمت ذیل می باشد:

1-تور شبکه ای 2-پوسته 3-بلوک 4-فنر 5-نشیمنگاه ترکیب هسته ای عالی برای سیستم هایی که در دمای تراکم بالا کار می کنند و به ظرفیت خشک کردن بالایی نیاز دارند. برای استفاده با مبردهای HFC و HCFC توصیه می گردد. غیر قابل واکنش با مبرد بوده و ظرفیت بالای جذب آب و اسید زدایی دارد. دمای تحملی فیلتر 40-80 درجه سانتیگراد است. اتصال فیلترساکشن از جنس مس می باشد. حجم اسمی:[cm³]800 فیلترساکشن نامبرده باکدقطعه ی 4411/17 شناخته می گردد. وجود داشتن رطوبت یا مواد جامد درچرخه تبرید باعث ایجاد ایراداتی می‌ شود در این مرحله فیلتر درایر از ورود رطوبت جلوگیری به عمل می آورد و عمرقطعات را افزایش می دهد.

درهنگام تعویض بلوک در فیلتر ساکشن کستل 1/8-2 به موارد زیر دقت نمایید:

• بسته بودن تمامی شیرها در خطوط
• کمپرسور را به منظور خالی شدن مبرد در جهت فشار بالا روشن نمایید.
• کمپرسور را متوقف کرده تا فشار مکش از فشار هوا بیشتر گردد.
• شیر سرویس را در طرف مکش کمپرسور متوقف نمایید.
• مراحل تعویض جهت ممانعت از نفوذ هوا سریع انجام گردد.
